創風とは風が無いときでも外の空気を室内に取り込み、温度差換気により

自然の力でやさしい空気の流れを創る手法の造語です。



株式会社LIXILさんが最適な窓サイズ・種類・配置を提案する新しいサービス

「通風・創風 設計サポート」を開発してくれました。

お施主様にもわかりやすい、窓の使い方”がわかる「窓の開け方提案シート」を

各邸ごとにオリジナルで作成してもらうことができます！



～～～　以下、LIXILさんのHPでの通風・創風のご紹介になります。　～～～



近年、地球環境保護の観点から省エネへの関心が高まっており、住宅の断熱・

気密性能が向上しています。しかし、高気密・高断熱住宅で夏に窓を閉めきってしまうと、

熱が部屋にこもり、冷房機器に頼りがちな生活になってしまいます。

そこでLIXILでは、断熱・気密の”閉じる技術”とあわせて、窓を開けて風を取り入れる

“開く技術”をあわせてご提案できる「通風・創風 設計サポート」を開発しました。

各邸ごとに、6月～9月（夏場）の”風があるとき（朝・昼・夜）” “風がないとき（朝・昼・夜）”

“風がないとき（深夜）”の７つのシーンにあわせ、定量的に住まいの快適性を判定します。

その結果をもとに、風があるときは”通風”、風がないときは”創風”といった考え方を取り入れ、

最適な窓サイズ・種類・配置をご提案します。

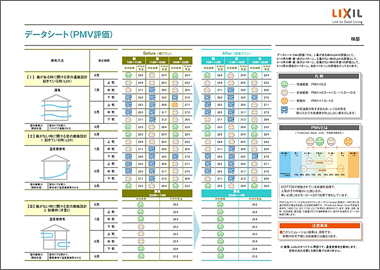

 ▲ ＰＭＶを活用した定量的な評価シート（快適性指標をわかりやすく表現しています）



　日本では昔から、『家の造り様は夏をむねとすべし（吉田兼好「徒然草」より）』と

いわれるように、”高温多湿の夏をいかに涼しく過ごすか”がポイントになってきました。

今後もLIXILでは、昔ながらの生活の知恵である”自然の力”を上手に利用し、夏を快適に

過ごせる商品・サービスを提供し、地球環境保護ならびに昨今の節電に寄与していきます。



＜参考資料＞

■「通風・創風 設計サポート」について

１．サービス概要

快適性評価指標の一つであるPMV（Predicted Mean Vote/予測温冷感申告）を

活用し、これから家を建てる予定の図面、立地条件などの情報をもとに、夏を省エネで

快適に過ごすための最適な窓サイズ・種類・配置を提案するサービスです。



① 窓の設計提案シート（ビルダー様対象）

現建築プランでのシミュレーション結果報告
通風・創風の最適窓設計プランのアドバイス

② 窓の開け方提案シート（お施主様対象）

風がある時、風がない時の窓の開け方
就寝時の窓の開け方

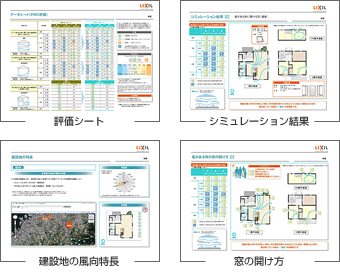

 ▲ アウトブットイメージ

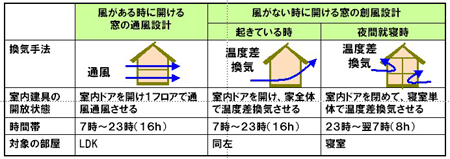

（評価・シミュレーションの判定条件）

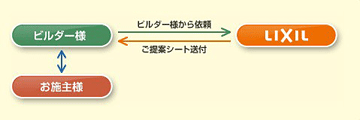

２．サービスの流れ

建築予定の設計図面、立地条件などの必要 情報を当社に送っていただくと、

各地域の 気象データベースにより、通風・創風シミュ レーションを行います。

その結果をもとに、 通風・創風の「窓の設計提案シート」 やお施主様への

「窓の開け方提案シート」の 作成をサポートします。





３．準備いただくもの

サポート依頼書、各階平面図、立面図、断面図、配置図（方位が記入されたもの）、

案内図もしくは付近見取り図

4．価格

1物件 40,000円（税抜）



5．対象エリア

沖縄県、離島を除くすべての都道府県



＜ご参考＞
東京大学生産技術研究所と共同で行った
実験住宅『COMMA（コマ）ハウス』での”創風”実証実験結果について

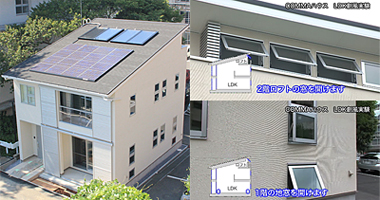

◆”創風”実証実験

【実験概要】

外の風が弱く、室内温度が外気温度よりも高い条件下において、実験住宅の

“高い窓（2Fロフト窓）”と”低い窓（1Fリビングの窓／2F寝室の窓）”を開けることで、

住宅内に温度差が生じ、”上昇気流”の発生を確認。また、風船を用いて、室内の

風の流れも確認する。さらに、時間経過と共に室内の温度変化も同時に確認する。



 【実験１：「COMMAハウス」1Fリビング】



▲１F リビングの温度変化
＜条件＞
2011年11月8日
平均風速（外）：0.7m/s（西の風）
外気温度：16.3℃
リビング温度：25.2℃

＜結果＞
風船を使った実験により、1Fリビングから2Fロフト窓へ”風”が生まれたことを確認
実験開始後約10分で、リビングの温度が25.2℃から22.2℃へ下がったことを確認





【実験2：「COMMAハウス」2F寝室】

▲2F 寝室の温度変化
＜条件＞
2011年11月8日
平均風速（外）：0.6m/s（北東の風）
外気温度：16.8℃
リビング温度：29.1℃

＜結果＞
風船を使った実験により、2F寝室から2Fロフト窓へ”風”が生まれたことを確認
実験開始後約16分で、寝室の温度が29.1℃から25.2℃へ下がったことを確認





◆ご協力いただいた、東京大学生産技術研究所 建築環境工学 教授 大岡 龍三 氏の見解

今回の実証実験から”風”が弱い条件でも、住宅の高い位置の窓（2Fロフト窓）と

低い窓（1Fリビングや2F寝室の窓）を開けることで、温度差が生じ、室内に

上昇気流ができることがわかりました。

これにより下から上に流れる”風”が生まれる「温度差換気＝”創風”」を確認できました。

“通風”や”創風”など”自然換気”をうまく活用することは、今後の住宅づくりの中でも

注目される技術であると考えます。





『COMMAハウス』とは

東京大学生産技術研究所と、株式会社LIXIL、株式会社LIXIL住宅研究所

アイフルホームカンパニーが、いえ・もの・情報・ライフスタイルを統合して、

快適性・省エネ性を実現し、持続可能エネルギーの最大導入に貢献する次世代住宅を、

2020年に広く普及させることを目指し、さまざまな実験をこの「COMMAハウス」で行なっています。

（東京大学駒場リサーチキャンパス内に設置）









---
